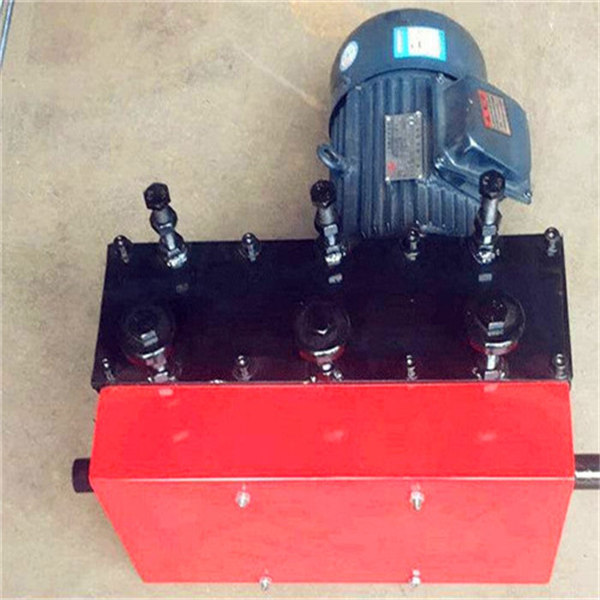

点击图片查看原图
桥梁穿线机主要特点：
本钢绞线穿束机可进可退，可快可慢，体积小，重量轻，操作简单，方便，在施工中，两人可完成操作，大大减轻劳动强度，生产效率。
机器型号：GTC15-3/4/5.5/7.5/11
电机功率：3/4/5.5/7.5/11kw
输送距离：20-60m/30-80m/80-120m/120-170m/170-230m
滚轮数量：2/3/4/4/5组
穿线直径：φ14-16mm
穿线速度：35米/分钟
一、用途：
在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。
二、技术参数：
1、钢铰线直径： 一般￠14-￠16（可根据用户需要配置）
2、输送距离： 80 m~260米
3、电机功率及输入转速： 4KW~11KW
4、整机重量： 80 kg~270KG
5、本机加装了电脑变频控制系统或无线遥控控制系统 .
三、
四、工作原理：
减速机带动双主动轮转动，钢铰线从一端进线口插入，主动轮与双丛动轮压住钢铰线向前移动沿导管穿入预留孔道，直到从孔道另一端穿出达到张拉用尺寸。
主要特点：
本机可进可退，可快可慢，体积小，重量轻，操作简单，维护方便，在施工过程中，两人可完成操作，大大减轻劳动强度，提高生产效率。
现用穿索机下料穿索，一般只需2~3人即可。正常情况下一个班至少可穿2片32米预制箱梁。穿索机下料穿索操作过程如下：
1、 将钢绞线捆吊到预制梁端头，离预制梁约10米，用钢绞线笼固定好，开捆。
2、 将穿索机安装到位。
3、 将钢绞线头一端穿过穿索机。
4、 梁的另外一端开动穿索机电源，穿索机开始工作。
