工作原理：
1、压力控制：当工作压力达到高设定压力时电热管自动断电停止加热。加热指示灯显示不亮；当工作压力降至低设定压力时电热管自动恢复加热，加热指示灯显示发亮。
2、水位控制：当锅筒水位升至***水位时，水泵自动断电，停止加水，进水显示灯显示不亮，当水位降至***水位时，水泵自动通电给锅筒加水，进水指示灯显示发亮；当外界停水或水泵故障等原因导致不能给锅筒加水，同时电热管断电停止加热，加热指示灯显示不亮，此时操作工作人员应及时停炉查清故障原因，直至故障排除为止。

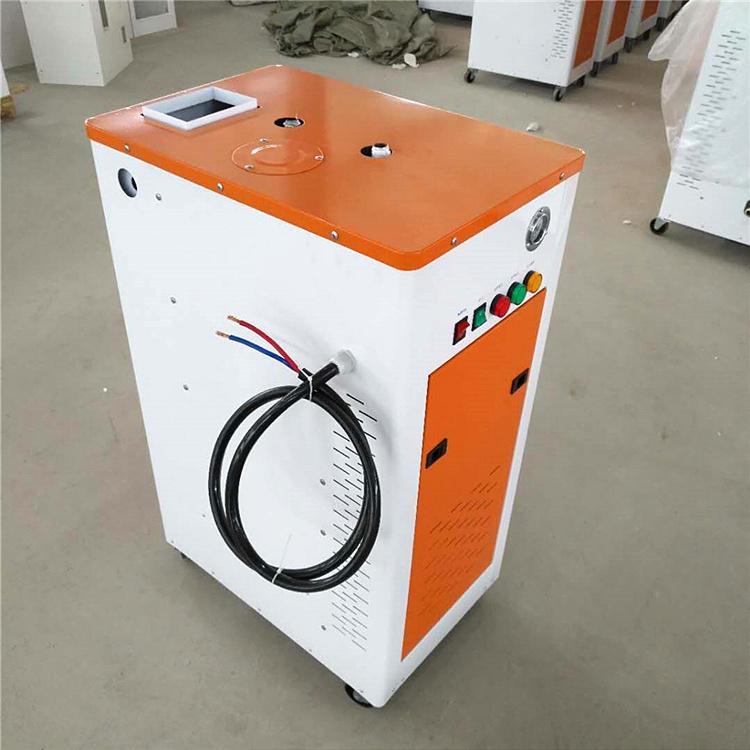

电蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的***蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。
